看懂螺纹紧固件的种类及标记，值得收藏！

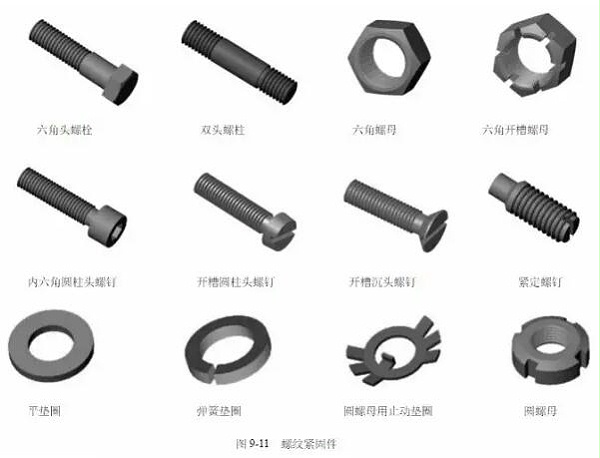

通过螺纹起紧固作用的零件称为螺纹紧固件。常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母及垫圈等，如下图所示。

螺纹紧固件的结构、尺寸均已标准化，在机械设计中不需要单独绘制它们的图样，可以根据设计要求从相应的国家标准中查出所需要的结构尺寸。

一、常用螺纹紧固件的种类

（一）螺栓

螺栓由螺栓头和螺栓杆两部分组成。头部形状以六角形应用最多，常用等级为A级和B级，同时又有全螺纹与部分螺纹及粗细杆之分。决定螺栓规格的尺寸为螺栓公称直径d及螺栓长度l，选定一种螺栓后，其他部分尺寸可根据有关国家标准查得（见附表）。 　　（二）双头螺柱 　　双头螺柱两头加工有螺纹，一端旋入被连接件的预制螺孔中，称为旋入端；另一端与螺母旋合，紧固另一个被连接件，称为紧固端。在结构上分为A级和B级两种。A级的要在规格前标注“A”，B级的可不标。双头螺柱的旋入端长度bm与带螺孔的被连接零件的材料有关： 　　（1）青铜、钢，取bm=d

（2）铸铁，取bm=1.25d

（3）铝合金，取bm=1.5d

（4）非金属材料，取bm=2d

决定双头螺柱规格的尺寸为螺柱直径d及紧固端长度l，选定一种双头螺柱后，其他部分尺寸可根据有关标准查得。

（三）螺钉

螺钉按使用性质可分为连接螺钉和紧定螺钉两种。前者用于连接，根据头部形状不同有开槽圆柱头螺钉、开槽沉头螺钉、开槽盘头螺钉等。后者主要用于防止两相配零件之间发生相对运动，有开槽平端紧定螺钉、开槽锥端紧定螺钉、内六角平端紧定螺钉等。决定螺钉规格的尺寸为螺钉直径d及长度l，其他部分尺寸可根据有关标准查得。

（四）螺母

螺母与螺栓或螺柱配合使用，起连接作用。螺母的形式有六角形、圆形、方形等，以六角头螺母应用最普遍。圆螺母常用于轴上零件的轴向固定。六角头螺母有Ⅰ、Ⅱ及A、B、C型之分，还有粗细和厚薄之分。决定螺母规格的尺寸为螺纹公称直径D，选定一种螺母后，其他部分尺寸可根据有关标准查得。

（五）垫圈

垫圈安装在螺母与被连接件之间，其目的是增加螺母与被连接件之间的接触面积，保护被连接件表面在拧紧螺母时不被擦伤。除平垫圈以外，还有弹簧垫圈和止动垫圈等，它们可以防止因振动而引起的螺母松动。

决定垫圈规格的尺寸为螺栓直径d，选定垫圈后，其他部分尺寸可根据有关标准查得。

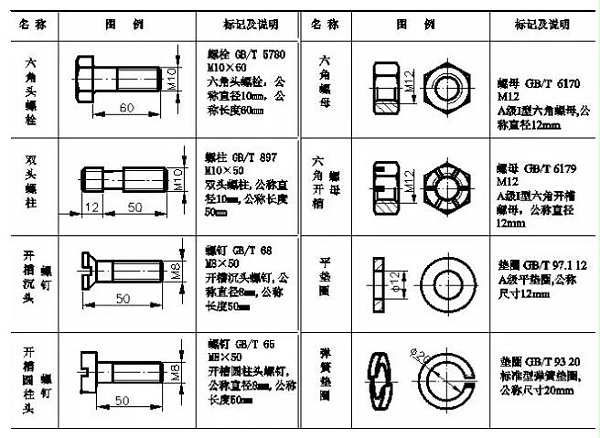

二、常用螺纹紧固件的标记

1、螺钉或螺栓的标记：名称、标准号、公称直径×螺距×公称长度-材料-扳拧形式-表面处理

a）名称：使用国标规定的规范名称，如：螺钉、螺栓、螺母、自攻螺钉、螺钉组合件、塑料螺钉等。

b）标准号：标注国标号、部标号或企标号（不写年号），如是我公司自行设计，则标注所属产品型号。

c）螺距：只适用于细牙螺纹，粗牙则省略。

d）材料：如用碳钢材料，则本部份省略，否则应注出，如Cu（铜）、C1（不锈钢。不锈钢材料代码详见GB3098.6，其中：奥氏体，A1、A2、A4；马氏体，C1、C3、C4；铁素体，F1。）

e）扳拧形式：如采用标准规定的扳拧形式，则省略，否则应注出，如复合槽。

f）表面处理：如是碳钢材料镀锌钝化，则省略，否则应注出，如Cu/Ni（铜镀镍）、Cu/Ni6b（铜镀亮镍，镍层厚6μm）、Cu/Sn（铜镀锡）、Cu/Sn（60）Pb（铜镀铅锡）、Fe/Ni6bCr0.3r（碳钢镀镍铬）、O（表面氧化）、不锈钢材料通常不需镀覆。如镀层符合ROHS指令，则标注在表面处理后并置于括号内。

注1：如紧固件的标记中未注明材料及表面处理，则表示紧固件的材料为碳钢镀锌钝化（即镀彩锌）。

注2：自攻螺钉有两种型式，C型和F型，C型是尖端面，F型是平端面。但自攻锁紧螺钉不分型。

注3：盘头和圆柱头的区别在于盘头的头部盘径稍大于圆柱头，但头部厚度稍薄于圆柱头。

注4：沉头和半沉头的区别是沉头的头部是平端面，半沉头的头部是弧形端面，沉头的头部厚度薄于半沉头。

注5：紧定螺钉和普通螺钉的区别是，普通螺钉的头部形状呈T型，而紧定螺钉没有T型头部。

注6：开槽表示头部为一字槽。复合槽，十字槽及一字槽可通用，但同批次产品应统一。

注7：对于不锈钢紧固件，鉴于我公司员工对其代码不熟悉，故可在材料代码后备注“不锈钢”，置于括号内。

注8: 螺钉和螺栓区别 　　螺钉：由头部和螺杆两部分构成，用在有预制螺纹的地方，不需和螺母配用。常用内扳拧，头部常有穴。 　　螺栓：由头部和螺杆两部分构成，需与螺母配用，用于紧固连接两带通孔的零件。外扳拧，常为六角头。

注9: 如选用符合XXXX企标的螺钉组合件，则标记分别为：螺钉组合件ZBY1（螺钉和圆平垫两组合）、ZBYA1（螺钉和圆平垫、圆弹垫三组合）、ZBF1（螺钉和方平垫两组合）、ZBFA1（螺钉和方平垫、方弹垫三组合）。

2、螺母的标记： 名称、标准号、公称直径×螺距-材料-表面处理

a）名称：使用国标规定的规范名称，如：螺母。

b）标准号、螺距、材料及表面处理等的标识与螺钉的标注方法相同。

3、垫圈的标记：名称、标准号、公称直径×螺距-材料-表面处理

a）名称：国标规定平垫圈及弹簧垫圈的标准名称均为“垫圈”，但鉴于我公司实际情况，为避免混淆，特将平垫圈统一命名为“平垫”，弹簧垫圈统一命名为“弹垫”。

b）公称规格：指螺纹大径，如外螺纹M8的大径即是8。

c）标准号、材料及表面处理等的标识与螺钉的标注方法相同。

d）如弹垫的标记中未注明材料及表面处理，则表示其材料为65Mn，表面处理为表面氧化。

4、挡圈的标记： 名称、标准号、公称规格

a）名称：统一命名为“挡圈”。公称规格：指轴径或孔径。标准号的标识与螺钉的标注方法相同。

b）挡圈的材料为65Mn，表面处理为表面氧化。

注10：另外，圆柱销是我公司制造模具时常用的紧固件，其标准号为GB/T119-86，标记示例：销GB/T119 A 6×40（表示公称直径——大端直径为φ6，公称长度为40，材料是碳钢，表面氧化处理，A型形状。）

注11：选用紧固件时，应首先从BOM清单现有的订货号中选择，并尽量选择常用的或库存量较多的紧固件。在确认现有BOM数据库中的所有件均不适用时，才允许新选。

注12：在BOM系统中，紧固件标记中的所有“×”号均用“*”号表示。

注13：当本规则规定的紧固件标记格式不能表述其全部要素时，允许在本命名格式尾部加后缀，并置于括号内，如（XX专用）、（本色）等。
