机械设备中最常用的标准件——螺纹紧固件全知识点,赶快收藏!
百德
2022-07-13 09:29
螺纹紧固件是各种机械设备中最常用的标准件，螺纹连接也是各种连接紧固方式最常用的形式。它的优点是成本低、连接可靠、结构简单、装拆方便，本文主要介绍各种螺纹紧固件的种类和用途。

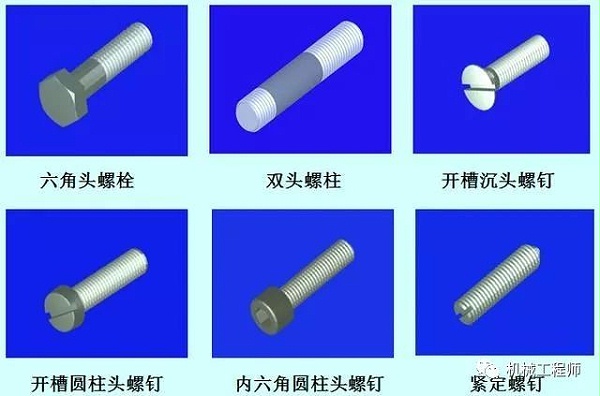

螺纹紧固件种类很多，常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母和垫圈。
螺栓由螺栓头和螺栓杆两部分组成。头部形状以六角形应用最多，常用等级为A级和B级，同时又有全螺纹与部分螺纹及粗细杆之分。决定螺栓规格的尺寸为螺栓公称直径d及螺栓长度l，选定一种螺栓后，其他部分尺寸可根据有关国家标准查得（见附表）。
双头螺柱两头加工有螺纹，一端旋入被连接件的预制螺孔中，称为旋入端；另一端与螺母旋合，紧固另一个被连接件，称为紧固端。在结构上分为A级和B级两种。A级的要在规格前标注“A”，B级的可不标。双头螺柱的旋入端长度bm与带螺孔的被连接零件的材料有关：
决定双头螺柱规格的尺寸为螺柱直径d及紧固端长度l，选定一种双头螺柱后，其他部分尺寸可根据有关标准查得。

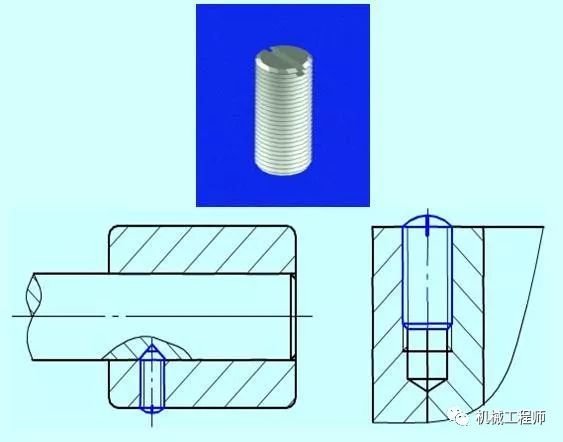

螺钉按使用性质可分为连接螺钉和紧定螺钉两种。前者用于连接，根据头部形状不同有开槽圆柱头螺钉、开槽沉头螺钉、开槽盘头螺钉等。后者主要用于防止两相配零件之间发生相对运动，有开槽平端紧定螺钉、开槽锥端紧定螺钉、内六角平端紧定螺钉等。决定螺钉规格的尺寸为螺钉直径d及长度l，其他部分尺寸可根据有关标准查得。
螺母与螺栓或螺柱配合使用，起连接作用。螺母的形式有六角形、圆形、方形等，以六角头螺母应用最普遍。圆螺母常用于轴上零件的轴向固定。六角头螺母有Ⅰ、Ⅱ及A、B、C型之分，还有粗细和厚薄之分。决定螺母规格的尺寸为螺纹公称直径D，选定一种螺母后，其他部分尺寸可根据有关标准查得。
垫圈安装在螺母与被连接件之间，其目的是增加螺母与被连接件之间的接触面积，保护被连接件表面在拧紧螺母时不被擦伤。除平垫圈以外，还有弹簧垫圈和止动垫圈等，它们可以防止因振动而引起的螺母松动。
决定垫圈规格的尺寸为螺栓直径d，选定垫圈后，其他部分尺寸可根据有关标准查得。
螺栓、螺柱和螺钉都是在圆柱表面上制出螺纹，起到连接其他零件的作用。
用于被连接零件之一较厚或不允许钻成通孔的情况，两端都有螺纹，旋入被连接零件螺纹孔内的一端称为旋入端，与螺母连接的另一端称为紧固端。
用于不经常拆卸和受力较小的连接中，按用途可分为连接螺钉和紧定螺钉。
