不锈钢螺丝紧固件表面缺陷有哪些种类

在使用螺丝紧固件的时候，我们会看到有些螺丝紧固件的外观不怎么好，有的还会有裂缝。那么螺丝紧固件的表面缺陷有哪些种类呢？下面百德螺丝生产厂家就来和大家简单的聊一下，常见的螺丝紧固件缺陷;方便大家日后购买螺丝紧固件时有了方向 。

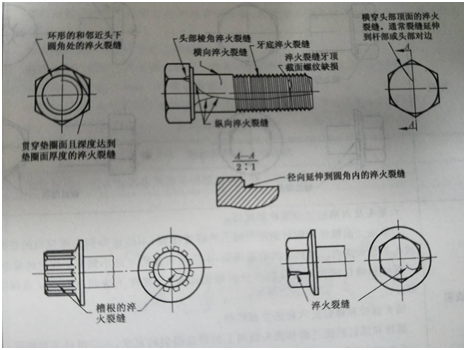

1. 裂缝 裂缝通常是金属在锻造或者其他成型工序或者热处理的过程中，由于受过高的应力造成的。 其中有：淬火裂缝、锻造裂缝、锻造爆裂、剪切爆裂。 1） 淬火裂缝 在热处理的过程中，由于过高的热应力和应变，都可能产生淬火裂缝。淬火裂缝通常是不规则相交、无规律方向的呈现在紧固件表面。

2） 锻造裂缝 锻造裂缝可能在切料或者锻造工序中产生，并位于螺丝的头部顶面，以及凹穴头部隆起部分。

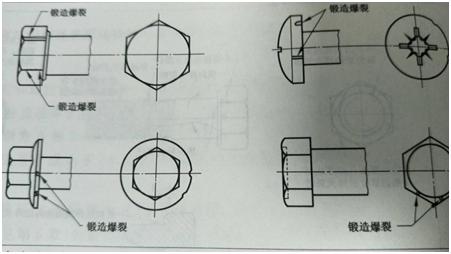

 3） 锻造爆裂 在锻造过程中可能产生锻造爆裂。

4） 剪切爆裂

在锻造过程中可能产生剪切爆裂，如在圆头或者法兰头螺丝的圆头或者法兰面的圆周上出现，通常和螺丝的轴心线约成45°。

 2. 原材料的裂纹或者条痕 原材料的裂纹或者条痕通常是沿螺纹、光杆、头部纵向延伸的一条细直线或者光滑曲线。通常是制造紧固件的原材料中国固有的缺陷。

 3. 凹痕 凹痕是呈现在螺丝表面上的浅坑或者凹陷。是有切屑或者剪切毛刺或者原材料的锈层造成的很急或者压印，并在锻造或者镦锻工序中没能消除。

 4. 皱纹 皱纹是在锻造过程中，呈现在紧固件表面的金属的折叠。在锻造的一次冲击过程中，由于体积不足和形状不一造成材料的位移而产生皱纹。

 5. 切痕 切痕是纵向或者圆周方向的浅的沟槽。是因制作工具超越螺丝表面的运到而产生。 6. 损伤 螺丝在任何表面上的刻痕。在螺丝的制造和运输过程中受外界的影响而产生的。

以上六种是螺丝紧固件常见的缺陷，我们在购买螺丝紧固件时一定要注意看清螺丝的表面是否有以上这些缺陷
