不同级别的螺栓，其硬度范围也不同，一般来说，级别越高的螺栓，其硬度范围也越高。说到硬度，我们先来普及一下硬度知识，硬度是表示螺栓性能的一个指标，可以用硬度仪测出。

我们常用的硬度表示方法有三个：

1. 维氏硬度(HV)——以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用载荷值除以材料压痕凹坑的表面积，即为维氏硬度值(HV)。

2. 布氏硬度（Brinell Hardness）——测定原理是用一定大小的试验力F(N)（力的单位通常为公斤力kgf，注：1kgf=9.8N，kgf即一千克的力的意思），把直径为D（mm）的淬火钢球或硬质合金球压入被测金属的表面，保持规定时间后卸除试验力，用读数显微镜测出压痕平均直径d (mm)，然后按公式求出布氏硬度HB值，或者根据 d 从已备好的布氏硬度表中查出HB值。

3. 洛氏硬度——以压痕塑性变形深度来确定硬度值的指标，以0.002毫米作为一个硬度单位。在洛氏硬度试验中采用不同的压头和不同的试验力，会产生不同的组合，对应于洛氏硬度不同的标尺（HRA，HRB，HRC）。

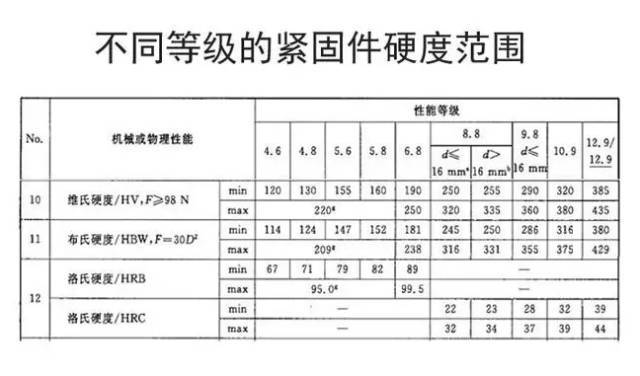

不同等级的螺栓，其硬度范围如下表：

依据上表，例如: 6.8级螺栓的维氏硬度范围是 190 - 250 HV

8.8级M12的螺栓洛氏硬度范围是 22 -32 HRC

12.9级螺栓的布氏硬度范围是 380 - 429 HBW

以上就是不同等级螺栓的所代表的硬度范围
